| 원래 장소: | 중국 |
| 인증: | CE |
| 최소 주문 수량: | 1PCS |
|---|---|
| 포장 세부 사항: | 나무 케이스 |
| 배달 시간: | 4~6주 |
| 지불 조건: | T는 / T |
| 공급 능력: | 1pcs/month |
| 하이 라이트: | 자동화된 살포 부스,산업용 스프레이 부스 |
||
|---|---|---|---|
침수 탱크 전처리 체계를 가진 알루미늄 분말 코팅 생산 라인
빠른 세부사항:

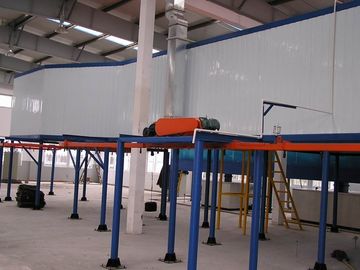

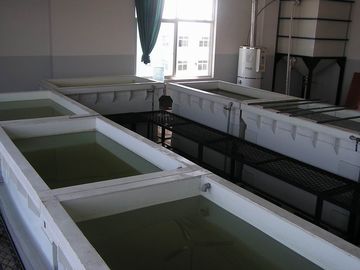

1. 그림은 습기 건조용 오븐을, 그것의 전처리입니다 복각 유형, 이 선에 있는 컨베이어 체계입니다 통제된 가락 보여줍니다.
2. 이 코팅 생산 라인의 전처리는 복각 유형, 컨베이어 체계입니다 통제된 가락입니다. 분말 침수의 컨베이어 사슬, 압축 공기를 넣은 문 및 활동은 PLC에 의해 통제됩니다
설계 매개변수
|
아니다. |
품목 |
디자인 기초 |
|
1 |
제품 |
알루미늄 |
|
2 |
물자의 최대 간격 |
≤1.2mm |
|
3 |
전처리 방법 |
침수 전처리 |
|
4 |
분말의 살포 방법 |
자동 + 설명서 |
|
5 |
일관 작업에 걸리는 제품의 최대 크기 |
L×W×H=6800×200×1900 (mm) |
|
6 |
일 조각의 최대 무게 |
≤70Kg/hanger (를 포함하여 평형목) |
|
7 |
거는 방법 |
이중점 걸기 |
|
8 |
일관 작업에 현탁액 컨베이어 사슬 |
QXG-200 모형, 거는 무게 최대 35kg |
|
9 |
일관 작업에 가위 필름 피치 |
7200mm/2pieces |
|
10 |
일관 작업에 가공 속도 계산 |
프로세싱 속도: 0.8m/min |
|
11 |
생산 라인 속도 범위 |
조정되는 0~1.5m/min |
|
12 |
분말 양생 온도 |
180~200℃ (액체 가스 직접적인 난방) |
|
13 |
분말 코팅 시간 |
16min-20min (에어 커튼 단면도에를 제외하고) |
|
14 |
갱도 치료의 열원 |
액체 가스 직접적인 난방 |
|
15 |
탈수함 오븐: |
≤110℃ (액체 가스 직접적인 난방)
|
습기 건조용 오븐
외관 크기: (L) 7600mm× (W) 2200mm× (H) 1850mm
물자: 외부 널, δ=1.0mm는 물결 모양 강철 널을 냉각 압연했습니다
안 널, δ =1.0mm에 의하여 직류 전기를 통하는 널
절연제 thicknessδ=100㎜,
절연재: Rockwool;
건조 기온: ≤110℃ (알루미늄)
가장 높은 난방: 110℃≤60min,
연소 가스 기계 모형: RIELLO FS20
산출 열 양: 200000 kcal/h,
공기 열교환기의 효율성 90%,
갱도 치료의 가공 매개변수 그리고 물자 명부
|
아니다. |
이름 |
자료 |
|
1 |
건조용 갱도의 외부 크기: |
21000mm× 940(1240) mm×3720mm |
|
2 |
건조용 갱도 단면도의 내부 크기: |
(W) 700mm× (H) 3050mm (배치를 참조하십시오) |
|
3 |
건조용 갱도의 모형: |
똑바르를 통하여 |
|
4 |
격리된 널의 간격: |
, 옆 널: 150mm의 지붕/밑바닥 널: 150mm |
|
5 |
절연제 층의 안과 외부 격판덮개: |
내부 널: δ0.8에 의하여 직류 전기를 통하는 널, 외부 널: δ0.8 색깔 입히는 널 |
|
6 |
바람 관을 보내기: |
δ 1.0mm 직류 전기를 통한 널 |
|
7 |
자연적인 배출 장치: |
2개 조각 |
|
8 |
주춧대 고도: |
430mm |
|
9 |
바람 방법을 보내기: |
측을 보내는 까지 측 후에 |
|
10 |
효과적인 건조용 길이: |
대략 18m (에어 커튼 단면도의 길이에를 제외하고) |
|
11 |
굽기 시간: |
16min-20min에 관하여 |
|
12 |
난방 시간 (빈으로): |
40min에 관하여 |
|
13 |
가열 온도: |
조정가능한 정상적인 temperature~200℃ |
|
14 |
주기 시간: |
대략 4개 조각/분 |
|
15 |
200000 kcal 스테인리스 열교환기 |
1set |
|
16 |
200000 kcl 열 교환 상자: |
고정되는 1 (외부 격판덮개: δ1.o mm 찬 격판덮개, 안 격판덮개: δ1.o mm에 의하여 직류 전기를 통하는 널) |
|
17 |
열 유도 통풍 팬: |
대략 6#impeller 공기 양을 가진 1set (4.0KW): 10000m3 /h |
|
18 |
연소 가스 기관: |
1 고정되는 FS20 (kcal 200000) |
|
19 |
에어 커튼 기계: |
2sets |
분말 분사 방과 화장실 고립 방
|
아니다. |
이름 |
자료 |
|
1 |
화장실의 외부 크기: |
6000mm×1400mm×3600mm (배치 참조하십시오) (1set를) |
|
2 |
화장실의 물자: |
sidetopbottom 널: δ1.5mm 찬 널 (지상 살포) |
|
3 |
폐회로 체계 |
1set |
|
4 |
자동적인 정전기 스프레이어: |
6sets |
|
5 |
수동 스프레이어 |
2sets |
|
6 |
8개의 중핵 재생 위의 장치를 낮추거든 |
2 (가열판 및 찬 만들 것이다 격판덮개) 여과기의 고도: 660mm |
|
7 |
팬을 재기하십시오 |
2sets (7.5Kw) 공기 양: 10000m3 /set
|
|
8 |
폭발 방지 형광; |
일방의 각 1개 조각 |
|
9 |
고립 방: |
7.5m×5.2m×4.0m의 약실 몸은 알루미늄 합금 구조와 50㎜sandwich 널 구조를 채택합니다 |
현탁액 컨베이어 체계:
|
아니다. |
이름 |
명세 |
|
1 |
현탁액 사슬 모형: |
QXG-200 |
|
2 |
피치: |
200mm |
|
3 |
게양의 단일 지점: |
≤35Kg (를 포함하여 스프레더) |
|
4 |
현탁액 사슬의 총계 길이: |
82m |
